pfSense - Como configurar o Hotspot Social e Logs do Marco Civil

Como configurar o Hotspot Social em um servidor pfSense

Como configurar o Hotspot Social em um servidor pfSense



IMPORTANTE:

Esse material Ć© voltado para parceiros no modelo de Revenda autorizada.

  • Antes de iniciar a configuraĆ§Ć£o, leia este documento atĆ© o fim e analise se a configuraĆ§Ć£o do seu pfSense nĆ£o serĆ” afetada
  • Backup nunca Ć© demais! Antes de prosseguir com a configuraĆ§Ć£o do Hotspot Social, faƧa um backup total do seu servidor pfSense. Segue o procedimento na documentaĆ§Ć£o oficial do pfSense: Making Backups in the GUI
  • NĆ£o hĆ” bloqueio de redes sociais antes do dispositivo finalizar a conexĆ£o com o Hotspot Social
  • NĆ£o Ć© possĆ­vel desconectar o usuĆ”rio pelo painel do Hotspot Social.
  • A autenticaĆ§Ć£o dos usuĆ”rios do Hotspot Social Ć© realizada externamente em nossos servidores Radius.
  • NĆ£o Ć© possĆ­vel usar os Perfis de ConexĆ£o do painel do Hotspot Social.
  • O pfSense utilizado Ć©: pfSense Community Edition versĆ£o 2.7.2-RELEASE.
  • Em caso de dĆŗvidas entre em contato com nosso time de Suporte pelos canais de atendimento.

Obs.: Neste documento, o Hotspot Social utilizarĆ” a faixa de IP 172.20.0.0/16. VocĆŖ pode usar faixa de IP que desejar.

Passos da configuraĆ§Ć£o

  1. Criar e configurar uma VLAN para o Hotspot Social
  2. Configurar Firewall
  3. Configurar o DHCP Server para o Hotspot Social
  4. Criar autenticaĆ§Ć£o com o nosso servidor Radius
  5. Configurar o Captive Portal (Hotspot)
  6. Liberar ou bloquear dispositivos no Hotspot Social

1. Criar e configurar uma VLAN para o Hotspot Social


Para este documento vamos considerar o seguinte cenĆ”rio que Ć© a realidade na grande maioria dos casos:

O cliente jĆ” tem um pfSense sendo utilizado como firewall de borda e, este pfSense, tem uma interface WAN e outra interface LAN. Para o Hotspot Social serĆ” criada uma VLAN que usarĆ” a interface LAN.

Se desejar, o Hotspot Social pode ser configurado direto em uma porta de rede fĆ­sica, sem o uso de VLAN, sĆ³ adapte a configuraĆ§Ć£o para o seu cenĆ”rio.

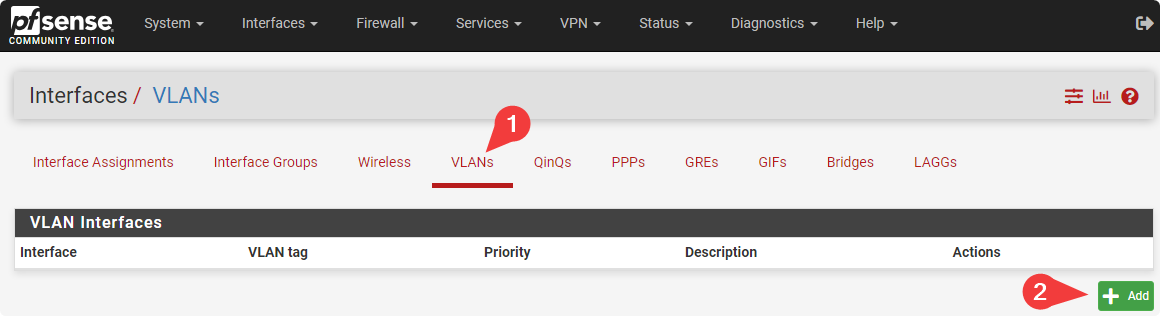

1. Acesse a configuraĆ§Ć£o de VLANs do pfSense: Interfaces => Assignments => aba VLANs e clique em + Add

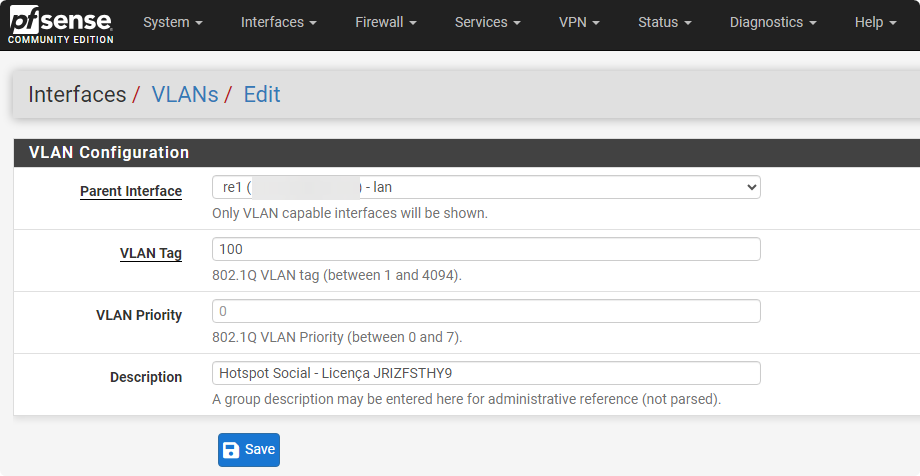

2. Configure conforme estĆ” abaixo:

As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

  • Parent Interface: Escolha a interface onde serĆ” criada a VLAN. Geralmente a interface LAN.
  • VLAN Tag: Insira a VLAN ID que vocĆŖ vai utilizar. Em nosso exemplo iremos utilizar a VLAN ID 100.
  • Description: Digite uma descriĆ§Ć£o para a VLAN.

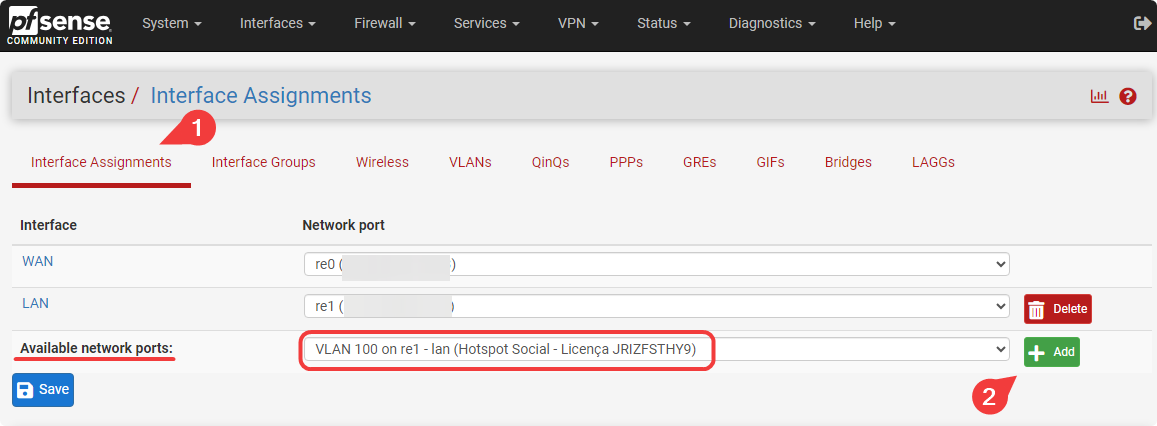

3. Atribua Ć  interface VLAN recĆ©m-criada:  Interfaces => Assignments => aba Interface Assignments e no item Available network ports, que indica a VLAN recĆ©m-criada, clique em + Add

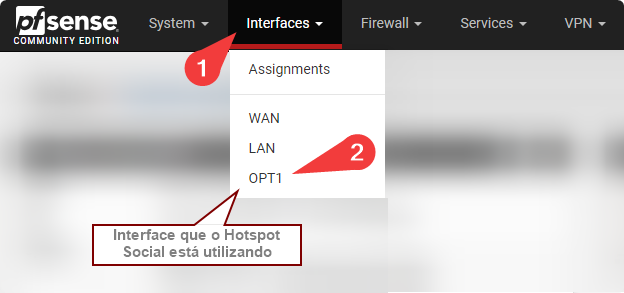

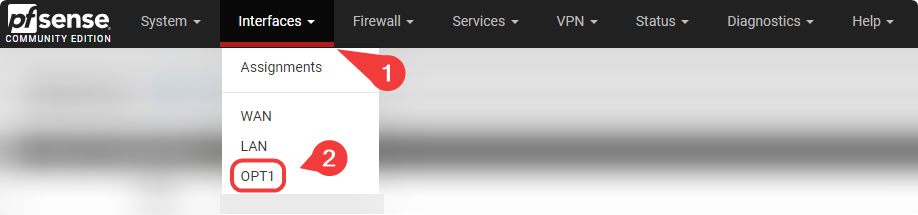

4. Por padrĆ£o, o pfSense renomeia a nova interface com o nome OPT1. Vamos configurar esta interface:  Interfaces => OPT1

Configure conforme estĆ” abaixo:

As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

SeĆ§Ć£o General Configuration

  • Enable: Habilitar
  • IPv4 Configuration Type: Static IPv4
  • IPv6 Configuration Type: None

SeĆ§Ć£o Static IPv4 Configuration

  • IPv4 Address: 172.20.0.1 / 16
  • IPv6 Configuration Type: None

ApĆ³s a configuraĆ§Ć£o clique em Save e depois em Apply Changes

2. Configurar Firewall


Vamos configurar uma regra de Firewall para liberar o acesso do Hotspot Social Ć  Internet.

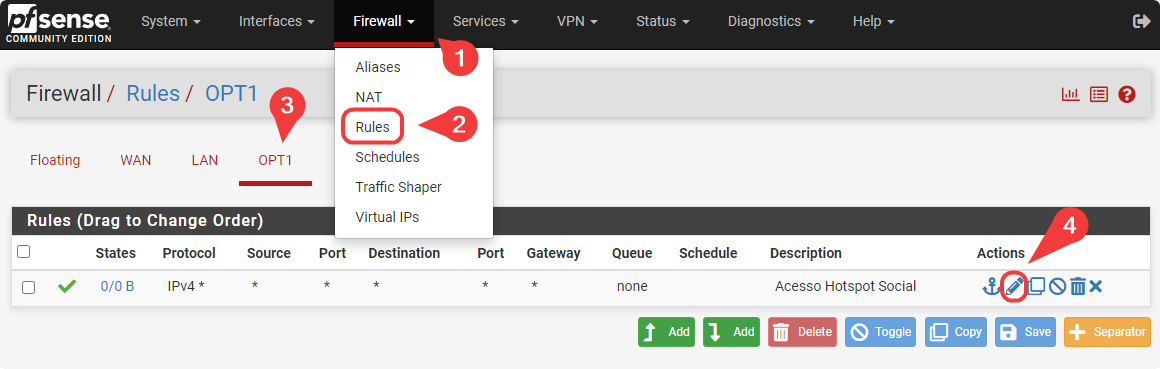

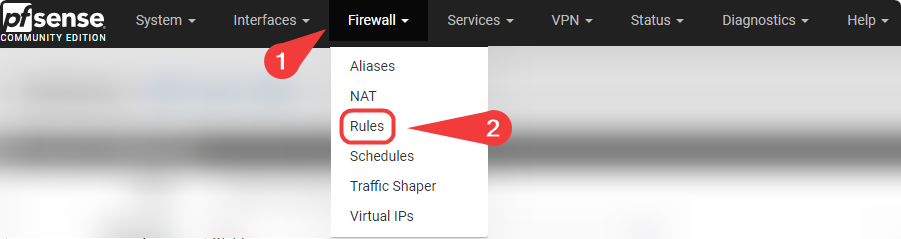

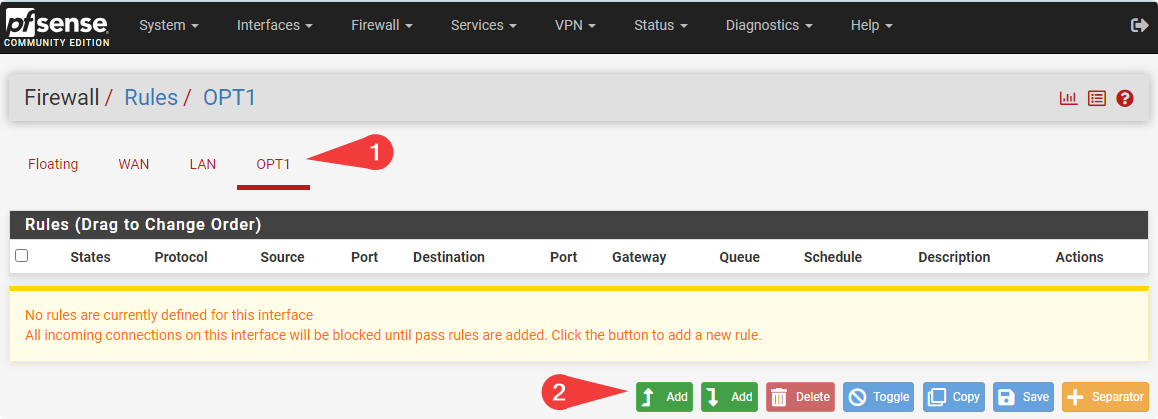

1. Criar uma regra de Firewall na interface OPT1: Firewall => Rules => aba OPT1 => Add




2. Configurar a regra de Firewall

Configure conforme estĆ” abaixo:

As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

SeĆ§Ć£o Edit Firewall Rule

  • Action: Pass
  • Disable: NƃO habilitar
  • Interface: OPT1
  • Address Family: IPv4
  • Protocol: Any

SeĆ§Ć£o Source

  • Source: Any

SeĆ§Ć£o Destination

  • Destination: Any

SeĆ§Ć£o Extra Options

  • Log: Habilite caso deseje coletar os logs para o Marco Civil. Veja mais em: pfSense - Logs do Marco Civil
  • Description: FaƧa uma descriĆ§Ć£o para a regra.

ApĆ³s a configuraĆ§Ć£o clique em Save e depois em Apply Changes

3. Configurar o DHCP Server para o Hotspot Social


Agora serƔ configurado um servidor DHCP para entregar endereƧos IPs para os dispositivos conectados na rede do Hotspot Social.

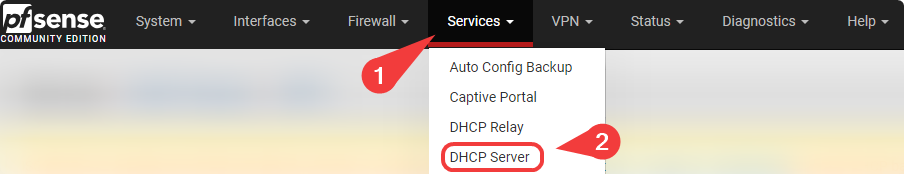

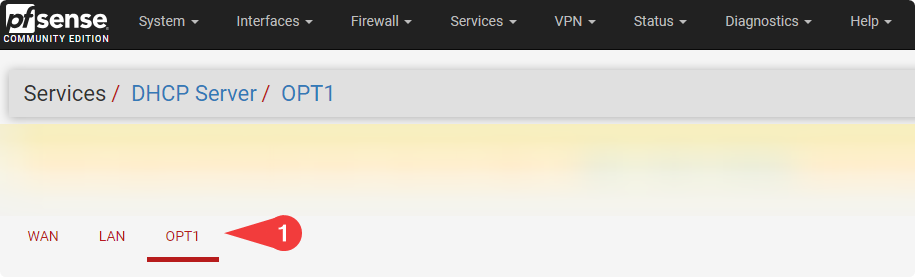

1. Configurar o DHCP Server na interface OPT1: Services => DHCP Server => aba OPT1







Configure conforme estĆ” abaixo:


As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

Neste documento o DHCP Server entregarĆ” IPs entre 172.20.0.11 e 172.20.255.254.  Defina se Address Range Pool de forma que nĆ£o conflite com algum dispositivo que tiver configurado com IP estĆ”tico.

Os endereƧos DNS Server e o Gateway devem ser o mesmo da interface do Hotspot Social.

SeĆ§Ć£o General DHCP Options

  • Enable: Habilitar

SeĆ§Ć£o Primary Address Pool

  • Address Pool Range:      From: 172.20.0.11   To: 172.20.255.254

SeĆ§Ć£o Server Options

  • DNS Servers: 172.20.0.1

SeĆ§Ć£o Other DHCP Options

  • Gateway: 172.20.0.1

ApĆ³s a configuraĆ§Ć£o clique em Save e depois em Apply Changes

4. Criar autenticaĆ§Ć£o com o nosso servidor Radius


Os dispositivos conectados no Hotspot Social precisam ser autenticados em nosso servidor Radius.

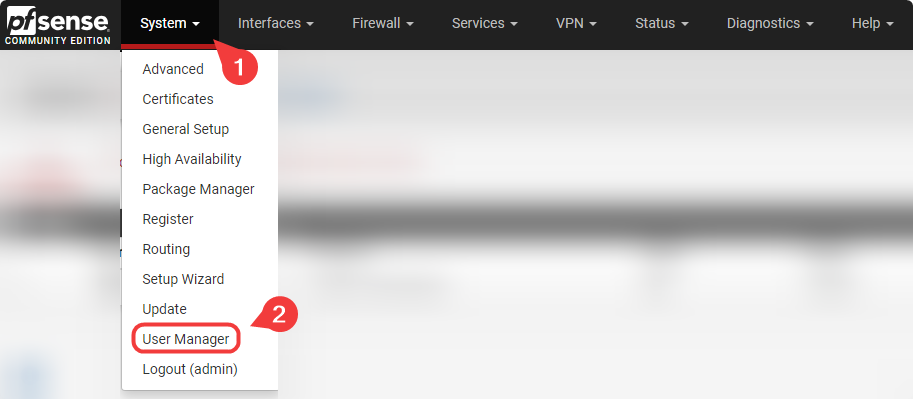

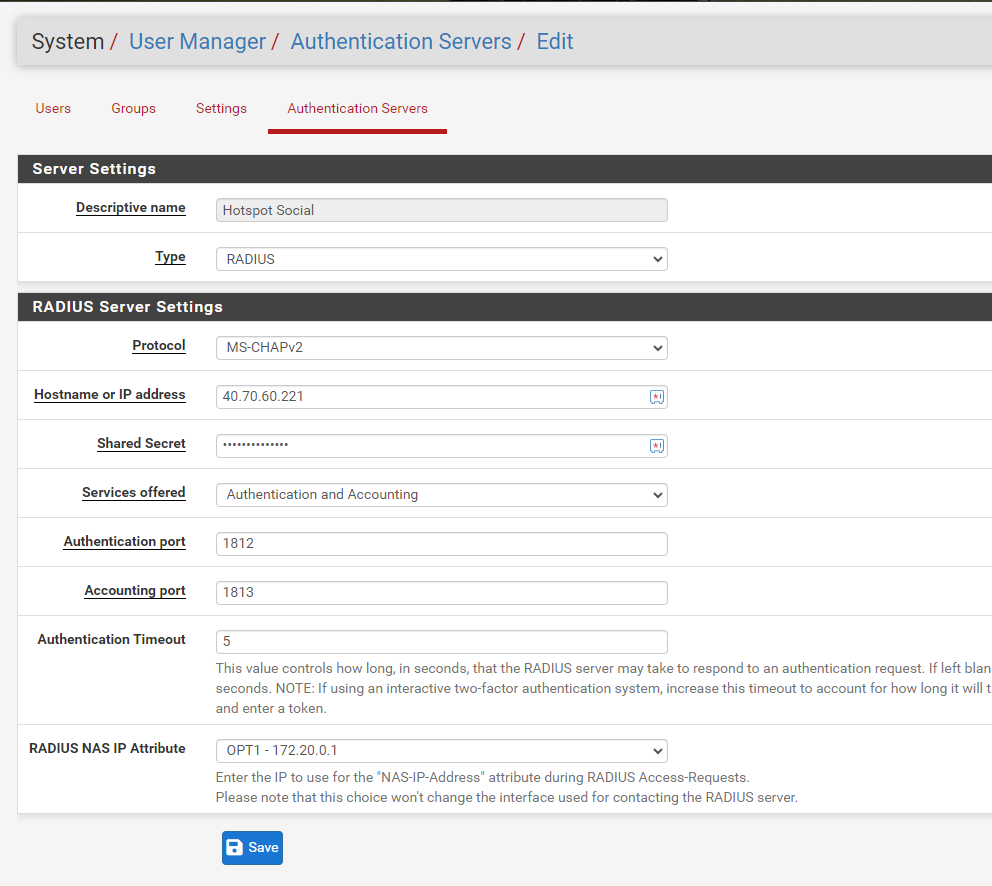

1. Configurar o DHCP Server na interface OPT1: System => User Manager => aba Authentication Servers => + Add

Configure conforme estĆ” abaixo:

As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

SeĆ§Ć£o Server Settings

  • Descriptive name: Digite uma descriĆ§Ć£o para o Radius
  • Type: RADIUS

SeĆ§Ć£o RADIUS Server Settings

  • Protocol: MS-CHAPv2
  • Hostname or IP address: 40.70.60.221
  • Shared Secret: wmngr2761a3301
  • Services offered: Authentication and Accounting
  • Authentication port: 1812
  • Accounting port: 1813
  • Accounting Timeout: 5
  • RADIUS NAS IP Attribute: OPT1 - 172.20.0.1

ApĆ³s a configuraĆ§Ć£o clique em Save.

5. Configurar o Hotspot Social (Captive Portal)


Agora vamos iniciar a configuraĆ§Ć£o do Hotspot Social.

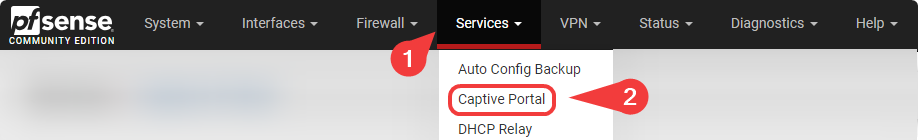

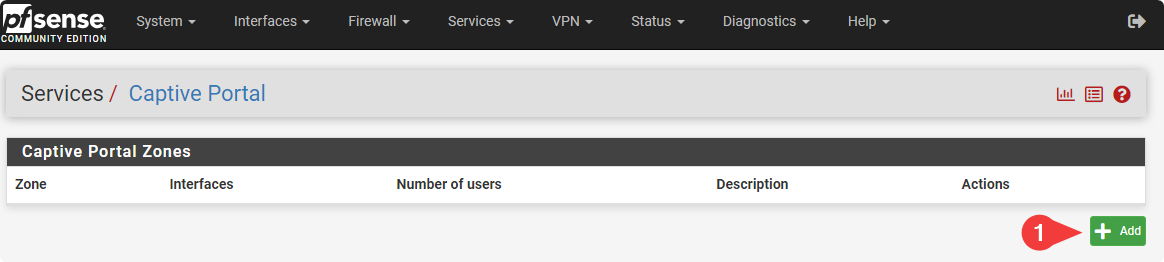

1. Criar um Captive Portal Zone: Services => Captive Portal => + Add


Configure conforme estĆ” abaixo:

As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

SeĆ§Ć£o Add Captive Portal Zone

  • Zone name: Insira um nome para o Hotspot Social
  • Zone description: Insira uma descriĆ§Ć£o

ApĆ³s a configuraĆ§Ć£o clique em Save & Continue.

SeĆ§Ć£o Captive Portal Configuration

  • Enable: Habilitar
  • Description:  Insira uma descriĆ§Ć£o
  • Interfaces: OPT1
  • Idle timeout (Minutes):  360

Os clientes serĆ£o desconectados apĆ³s esse perĆ­odo de inatividade. O dispositivo pode fazer login novamente apĆ³s a desconexĆ£o.

Deixe este campo em branco para nenhum tempo limite ocioso.

ConfiguraĆ§Ć£o padrĆ£o 06 horas.

Semelhante ao Tempo de Retorno do Hotspot Social.

  • Hard timeout (Minutes): 120

Um tempo limite, especificado em minutos, apĆ³s o qual o portal forƧarĆ” o logoff dos usuĆ”rios. O dispositivo pode fazer login novamente apĆ³s a desconexĆ£o.

Evite deixar em branco.

ConfiguraĆ§Ć£o padrĆ£o 02 horas.

Semelhante ao Tempo de SessĆ£o do Hotspot Social.

  • Traffic quota (Megabytes):

Os clientes serĆ£o desconectados apĆ³s exceder essa quantidade de trĆ”fego, incluindo downloads e uploads. O dispositivo pode fazer login novamente apĆ³s a desconexĆ£o.

ConfiguraĆ§Ć£o padrĆ£o em branco para nĆ£o ter cota de trĆ”fego.

  • Preserve users database:  Habilitar
  • Concurrent user logins: Multiple
  • Use custom captive portal page:  Habilitar

SeĆ§Ć£o HTML Page Contents

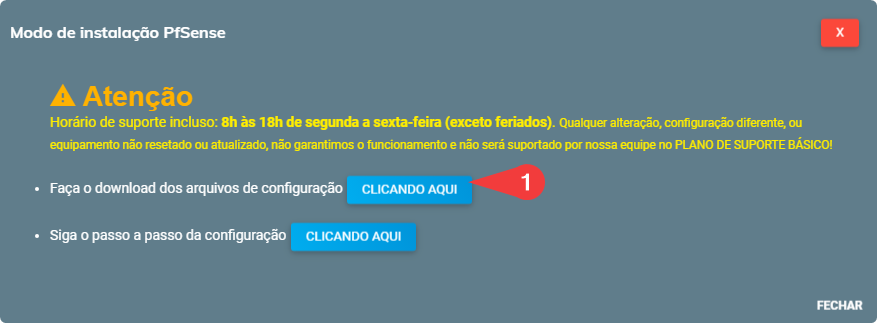

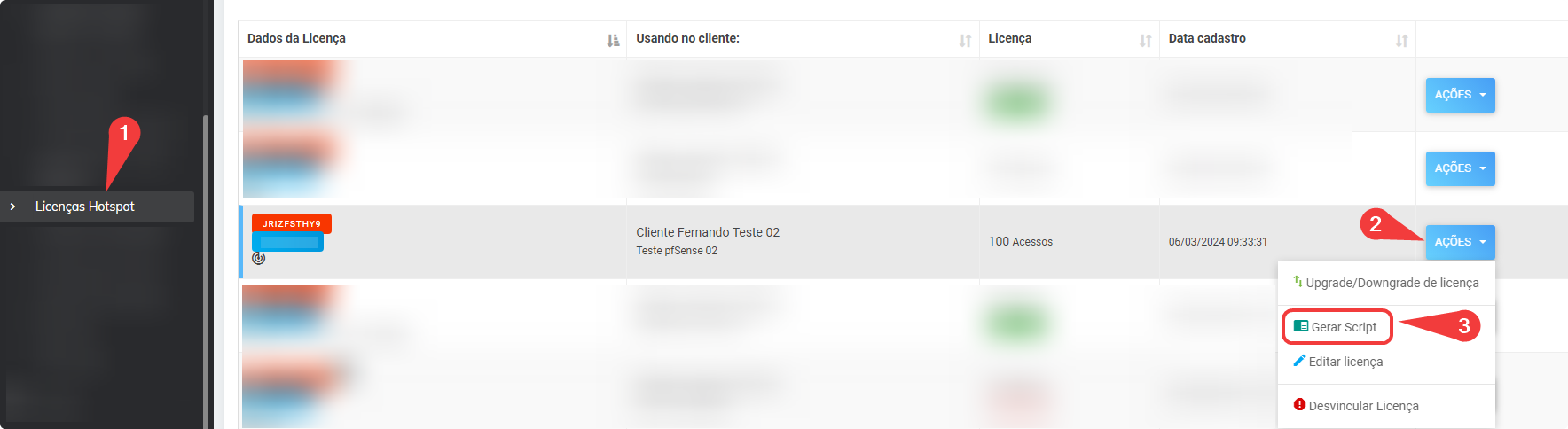

Para esta seĆ§Ć£o precisamos dos arquivos da licenƧa do Hotspot Social. Acesse o Painel do Hotspot Social, em Revendas => LicenƧas Hotspot. Na licenƧa que serĆ” utilizada, clique em AƧƵes => Gerar Script

Depois faƧa o download do arquivo .zip

No arquivo .zip terĆ” 03 arquivos: error.php, index.php e logout.php.

Estes arquivos serĆ£o usados nos passos seguintes:

  • Portal page contents:  Clique em Escolher Arquivo e selecione o arquivo "index.php"
  • Auth error page contents: Clique em Escolher Arquivo e selecione o arquivo "error.php"
  • Logout page contents:  Clique em Escolher Arquivo e selecione o arquivo "logout.php"

SeĆ§Ć£o Authentication

  • Authentication Method: Use an Authentication backend
  • Authentication Server:  Escolha o Radius criado anteriormente
  • Secondary authentication Server: NĆ£o selecione nenhuma opĆ§Ć£o

SeĆ§Ć£o Accounting

  • RADIUS: Habilitar
  • Accounting Server:  Escolha o Radius Criado anteriormente
  • Send accounting updates: Interim

ApĆ³s a configuraĆ§Ć£o clique em Save.

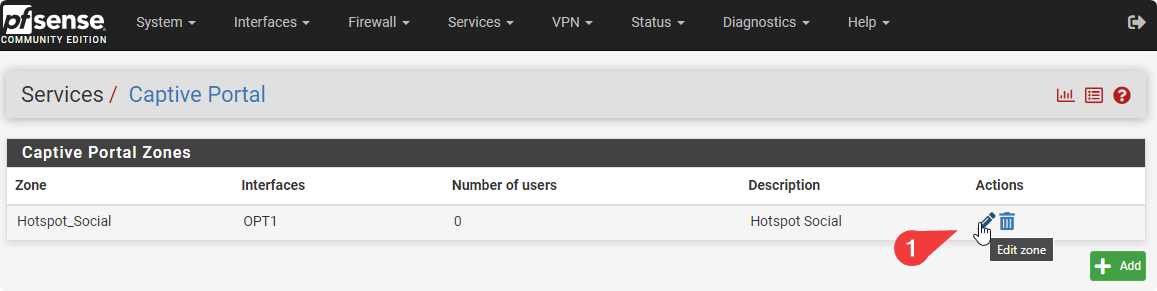

2. Clique em editar para continuar configurando o Hotspot Social

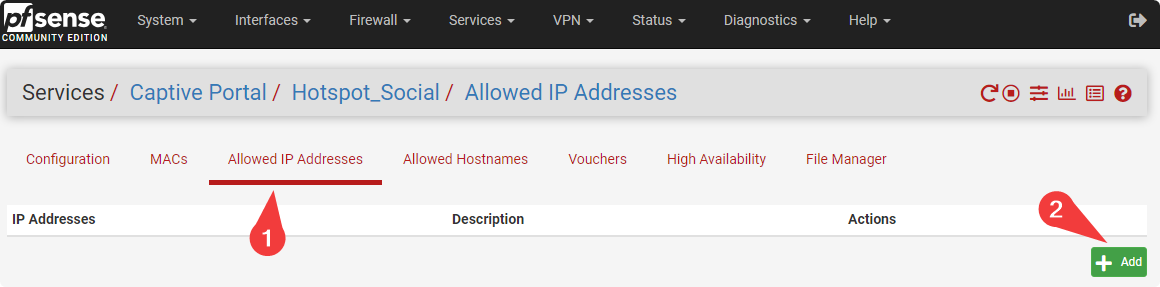

 Acesse a aba Allowed IP Addresses e clique em + Add


Configure conforme estĆ” abaixo:

As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

SeĆ§Ć£o Captive Portal Hostname Settings

  • IP Address: Insira um dos IPs da lista abaixo
  • Description: Insira uma descriĆ§Ć£o
  • Description: To

Clique em Save

Exemplo:




Abaixo tem uma lista com os endereƧos IPs que devem ser liberados.

Lista de IPs:

  • ObrigatĆ³rio

20.49.97.15/32

170.82.173.10/32

170.82.173.30/32

170.82.174.10/32

170.82.174.30/32

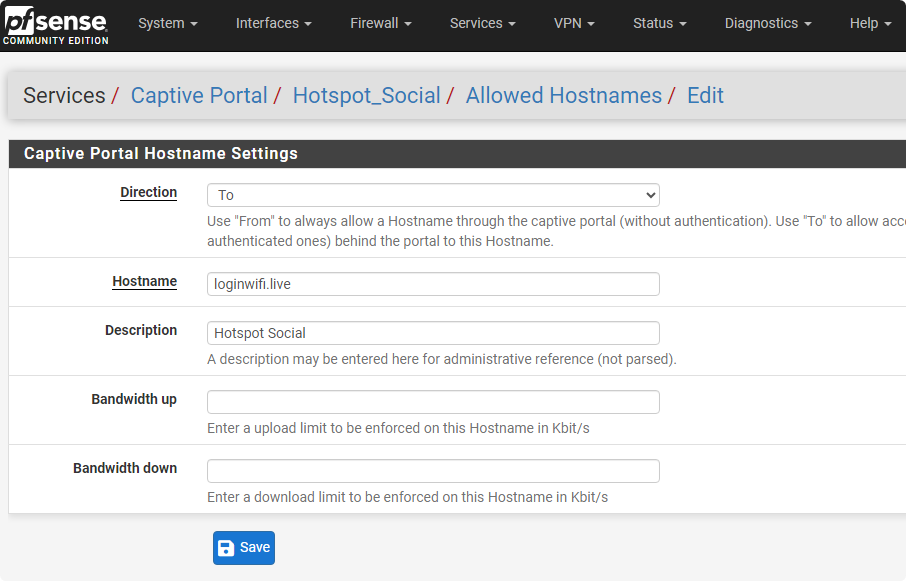

3. Acesse a aba Allowed Hostnames e clique em + Add

Configure conforme estĆ” abaixo:

As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

SeĆ§Ć£o Captive Portal Hostname Settings

  • Direction: To
  • Hostname: Insira um dos Hostnames da lista abaixo
  • Description: Insira uma descriĆ§Ć£o

Clique em Save

Exemplo:

Abaixo tem uma lista com os Hostname que devem ser liberados de acordo com a rede social que serĆ” feita a autenticaĆ§Ć£o.

 Obs.: Crie um item para o seu domĆ­nio personalizado se sua revenda tiver um

Lista de Hostnames:

  • ObrigatĆ³rio

loginwifi.live

akadns.net

alphacdn.net

trafficmanager.net

viacep.com.br

doubleclick.net

edgekey.net

akamaitechnologies.com

akamaiedge.net

akamai.com

wifimanager.online

apple.com.edgekey.net

hotspotsocial.xyz

licdn.net

licdn.com

instagram.com

api.x.com

msedge.net

wifimanager.azurewebsites.net

Crie um item para a sua revenda se estiver usando um domĆ­nio personalizado

  • Facebook

akamaihd.net

connect.facebook.net

facebook.com

facebook.net

fbcdn.net

graph.facebook.com

static.xx.fbcdn.net

web.facebook.com

www.facebook.com

lm.facebook.com

  • LinkedIn

www.linkedin.com

linkedin.com

static.licdn.com

ponf.linkedin.com

media.linkedin.com

media.licdn.com

dpm.demdex.net

lnkd.demdex.net

  • X (Antigo Twitter)

abs-0.twimg.com

abs.twitter.com

api.twitter.com

pbs.twimg.com

twimg.com

twitter.com

api.twitter.com

x.com

x.twitter.com

  • Google

accounts.google.com

accounts.google.com.br

www.gstatic.com

fonts.gstatic.com

accounts.youtube.com

ssl.gstatic.com

www.googleapis.com

googleapis.com

  • Microsoft 365

login.microsoftonline.com

microsoftonline.com

aadcdn.msauth.net

login.live.com

6. Liberar ou bloquear dispositivos no Hotspot Social


Como fazer para liberar (mĆ”quina de cartĆ£o de crĆ©dito, smart TVs, etc.) ou bloquear (nĆ£o conseguirĆ” fazer o login no Hotspot Social).

1. Acesse a configuraĆ§Ć£o do Hotspot Social (Captive Portal): Services => Captive Portal => Clique em Edit Zone (Ć­cone do lĆ”pis)

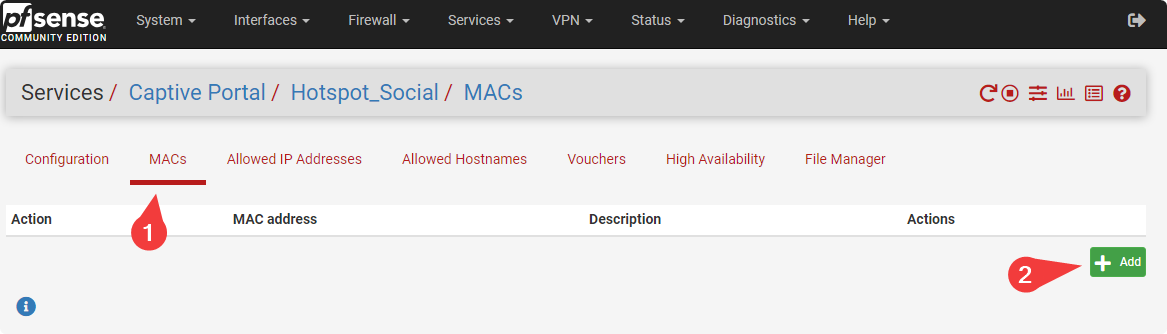

2. Acesse a aba MACs e clique em + Add

2.1 Liberar dispositivo

  • Action: Pass
  • MAC Address:  Insira endereƧo MAC do dispositivo
  • Description: Insira uma descriĆ§Ć£o para identificar o dispositivo liberado

2.2 Bloquear dispositivo

  • Action: Block
  • MAC Address:  Insira endereƧo MAC do dispositivo
  • Description: Insira uma descriĆ§Ć£o para identificar o dispositivo bloqueado

Aplicando a configuraĆ§Ć£o para Logs do Marco Civil

  • Neste documento, onde estiver escrito Hotspot Social se refere a sua configuraĆ§Ć£o em Captive Portal.
  • O Hotspot Social jĆ” deve estar configurado e funcionando. Segue as instruƧƵes de configuraĆ§Ć£o.
  • O pfSense deve estar liberado no Firewall para enviar os logs para o endereƧo log01.wifimanager.online e porta 5140 (UDP).
  • Foi utilizado o pfSense Community Edition versĆ£o 2.7.2-RELEASE.
  • Para anĆ”lise dos logs gerados, segue a documentaĆ§Ć£o oficial do pfSense: Raw Filter Log Format

Passos da configuraĆ§Ć£o

  1. InstalaĆ§Ć£o do pacote Syslog-ng
  2. Configurar Firewall
  3. ConfiguraĆ§Ć£o de log padrĆ£o (System Logs) do pfSense
  4. ConfiguraĆ§Ć£o do Syslog-NG

1. InstalaĆ§Ć£o do Syslog-ng

O pacote Syslog-ng Ć© utilizado porque o log padrĆ£o do pfSense nĆ£o oferece muitas opƧƵes de personalizaĆ§Ć£o

Para fazer a instalaĆ§Ć£o, siga os passos abaixo no pfSense:

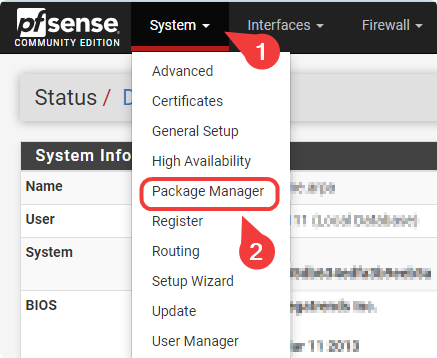

1. Acesse o Gerenciador de Pacotes do pfSense: System => Package Manager

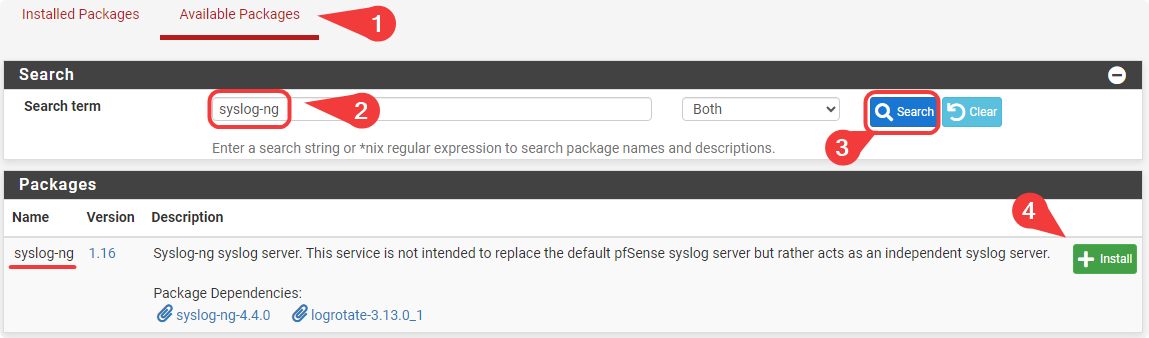

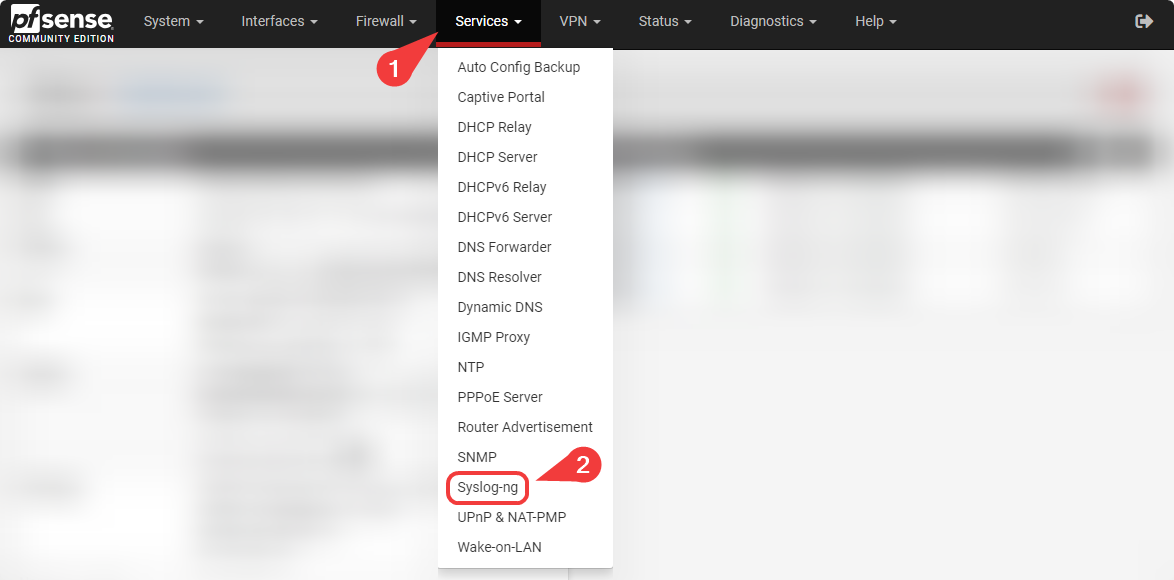

2. Clique em Available Packages e procure pelo pacote syslog-ng, clique em + Install e aguarde a instalaĆ§Ć£o terminar.

2. Configurar Firewall

O pfSense precisa saber qual regra de Firewall irĆ” gerar os logs.

1. Na interface do Hotspot Social jĆ” tem uma regra de Firewall que libera o acesso Ć  Internet aos dispositivos conectados no Hotspot Social. Se nĆ£o tiver esta regra, veja como criar neste tĆ³pico da Academia Wi-Fi.

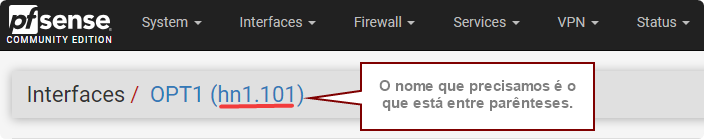

Na imagem, a interface do Hotspot Social Ć© a OPT1, configure a regra que o seu Hotspot Social esteja usando.

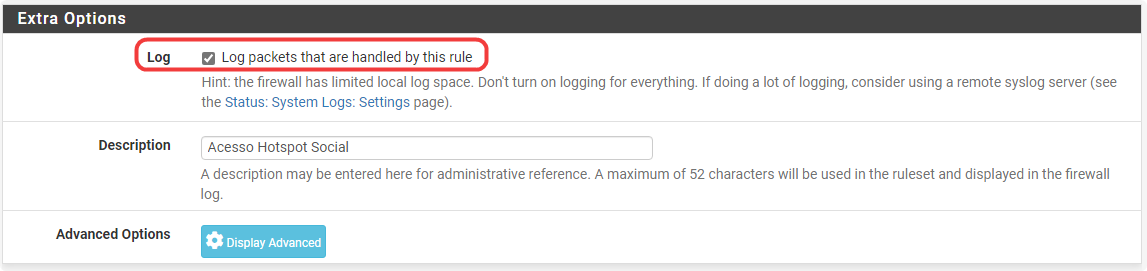

2. Habilite a opĆ§Ć£o Log

3. Configurar de log padrĆ£o (System Logs) do pfSense

Agora serĆ” configurado o System Logs do pfSense

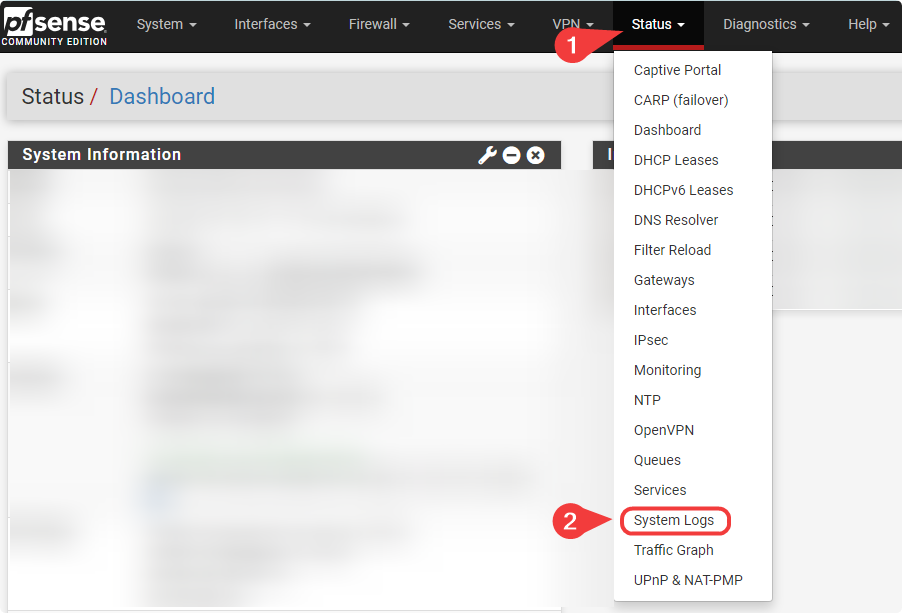

1. Acesse Status => System Logs

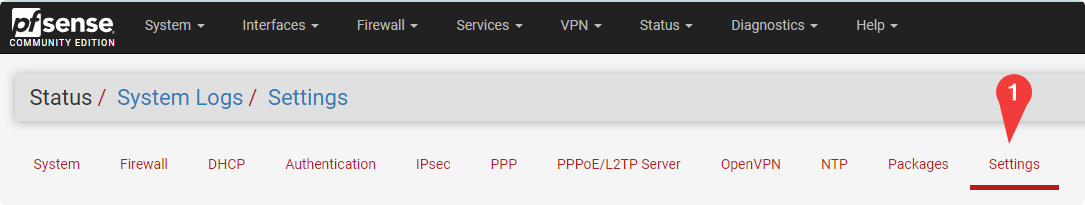

2. Clique na opĆ§Ć£o Settings

3. Edite as seguintes opƧƵes:

ļ»æAs opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

SeĆ§Ć£o General Logging Options:

  • Log Message Format: BSD (RFC 3164, Default)
  • Log packets matched from the default pass rules put in the ruleset: Habilitar

SeĆ§Ć£o Log Rotation Options:

Para o Marco Civil nĆ£o utilizamos Log Rotation, porĆ©m, se o pFsense armazenar os logs gerados pode preencher todo o espaƧo em disco. Abaixo, estĆ” uma configuraĆ§Ć£o padrĆ£o desta seĆ§Ć£o, altere conforme sua realidade:

  • Log Rotation Size (Bytes): 512000
  • Log Compression: gzip
  • Log Retention Count: 7

SeĆ§Ć£o Remote Logging Options:


Os logs serĆ£o enviados para o Syslog-ng do prĆ³prio pfSense e o Syslog-ng que enviarĆ” os logs aos nossos servidores.

  • Enable Remote Logging: Habilitar
  • Source Address: Default (Any)
  • IP Protocol: IPv4
  • Remote log servers: 127.0.0.1:5140

  • Remote Syslog Contents: Selecione a opĆ§Ć£o "Firewall Events".

4. ConfiguraĆ§Ć£o do Syslog-ng

O Syslog-ng Ʃ o serviƧo que irƔ adequar e enviar os logs aos nossos servidores de log do Marco Civil.

1. Acesse a pĆ”gina de configuraƧƵes: Services => Syslog-ng

2. Na aba General, faƧa as configuraƧƵes abaixo:

As opƧƵes que nĆ£o estiverem informadas abaixo devem ser mantidas com o valor padrĆ£o

SeĆ§Ć£o General Options:

  • Enable: Habilitar
  • Interface Selection: Loopback
  • Default Protocol: UDP
  • Default Port: 5140
  • Include SCL: Habilitar

3. Vamos criar os Object Type do Syslog-ng. Mas, antes de iniciar esta configuraĆ§Ć£o, vamos precisar dos seguintes dados:

  • LicenƧa do Hotspot Social que estĆ” configurada neste pfSense. Pode ser encontrada no Painel do Hotspot Social, como no exemplo da imagem:
  • A Interface de rede do pfSense que o Hotspot Social estĆ” utilizando. Se for interface fĆ­sica serĆ” no formato "re1", "hn0" ou algo semelhante. Se for interface virtual (VLAN), o nome serĆ” o mesmo da interface fĆ­sica onde a VLAN estĆ” configurada seguido de um ponto e do ID da VLAN. Essa interface pode ser encontrada da seguinte forma:

Lembrando que a interface selecionada na imagem Ć© sĆ³ um exemplo, escolha a que estĆ” configurada em seu servidor.

O nome da interface de rede precisamos Ć© o que estĆ” na imagem abaixo, neste exemplo Ć© "hn1.101".

Voltando a configuraĆ§Ć£o do Syslog-ng, em Services => Syslog-ng, na aba Advanced crie os Object Type conforme as instruƧƵes abaixo:

Clique no botĆ£o + Add e configure igual estĆ” abaixo

  • Object Name: hs_destination

  • Object Type: Destination
  • Object Parameters: { udp("log01.wifimanager.online" port(5140)); };
  • Description: Hotspot Destination

Clique no botĆ£o + Add e configure igual estĆ” abaixo

  • Object Name: hs_filter

  • Object Type: Filter
  • Object Parameters: { match("pass" value("MESSAGE")); match("Interface do Hotspot" value("MESSAGE")); };
  • Description: Hotspot Filter

IMPORTANTE: Em Object Parameters, substituir "Interface do Hotspot" pela interface utilizada pelo Hotspot Social que mostramos no inĆ­cio deste tĆ³pico. Exemplo, { match("pass" value("MESSAGE")); match("hn1.101" value("MESSAGE")); };

Clique no botĆ£o + Add e configure igual estĆ” abaixo

  • Object Name: hs_rewrite

  • Object Type: Rewrite
  • Object Parameters: { subst( "filterlog", "licenƧa do Hotspot Social", value("PROGRAM")); };
  • Description: Hotspot Rewrite

IMPORTANTE:  Em Object Parameters, substituir "licenƧa do Hotspot Social" pela licenƧa do Hotspot Social configurado neste pfSense, como mostramos no inĆ­cio deste tĆ³pico. Por exemplo: { subst( "filterlog", "AABBCCDDFF", value("PROGRAM")); };

Clique no botĆ£o + Add e configure igual estĆ” abaixo

  • Object Name: hs_log

  • Object Type: Log
  • Object Parameters: { source(_DEFAULT); rewrite (hs_rewrite); filter(hs_filter); destination(hs_destination); };
  • Description: Hotspot Log

Ufa šŸ˜Œ, agora sim, seu Hotspot estĆ” configurado e gerando os logs do Marco Civil, jĆ” pode seguir com sua validaĆ§Ć£o šŸ˜šŸ’ŖšŸ»

Se necessƔrio, entre em contato com nossa equipe de suporte nos canais de atendimento.

Este artigo foi Ćŗtil?

Powered by Product Fruits
